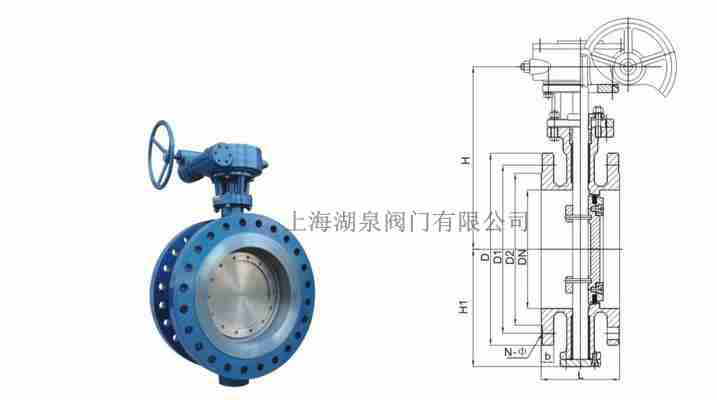

- 結構圖片
一、不銹鋼蝶閥dn100,150,200,250,300,350,400產品詳情
上海湖泉閥門有限公司不銹鋼蝶閥dn100,150,200,250,300,350,400廣泛用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。根據材質的選用情況可分別適用于無腐蝕性工況時碳鋼：-29℃～425℃不銹鋼：-40℃～650℃；適用介質為空氣、水、污水、蒸氣、煤氣、油品等。電動法蘭式硬密封蝶閥屬于金屬硬密封蝶閥，采用先進的多層次三偏心結構，是由DZW電動執行器 法蘭是金屬硬密封蝶閥構成。壓力等級PN10-25=1.0-2.5MPa；口徑：DN50-DN2000mm。材質：WCB鑄鋼碳素鋼；304不銹鋼/316不銹鋼/304L不銹鋼/316L不銹鋼。
型號 D343H-10
D343H-16
D343H-25
D343H-40D343H-10P
D343H-16P
D343H-25P
D343H-40PD343H-10R
D343H-16R
D343H-25R
D343H-40R工作壓力（MPa） 1.0~4.0 適用溫度（℃） ≤425 ≤200 適用介質 水、油或非腐蝕性介質 硝酸類介質 醋酸類介質 材料 閥體、蝶板 WCB CF8/304 CF3M/316L 閥桿 2Cr13 304 316L 閥體密封面 堆焊 507 － － 蝶板密封面 304＋柔性石墨 304＋PTFE 304＋PTFE 填料 柔性石墨 PTFE PTFE
不銹鋼蝶閥dn100,150,200,250,300,350,400產品（又稱不銹鋼翻板閥）采用三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的閥門叫蝶閥。蝶閥全開到全關通常是小于900，蝶閥和蝶桿本身沒有自鎖有力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。該蝶閥設計結構新穎，整體尺寸小，重量輕；蝶板采用雙偏心，啟閉迅速，操作輕便省力；蝶板與密封圈間無滑動摩擦，密封面耐磨損，使用壽命長，密封可靠，易調整。
